看钢结构图片学设计_朗筑第十四次钢结构公益视频讲座
下载次数:617

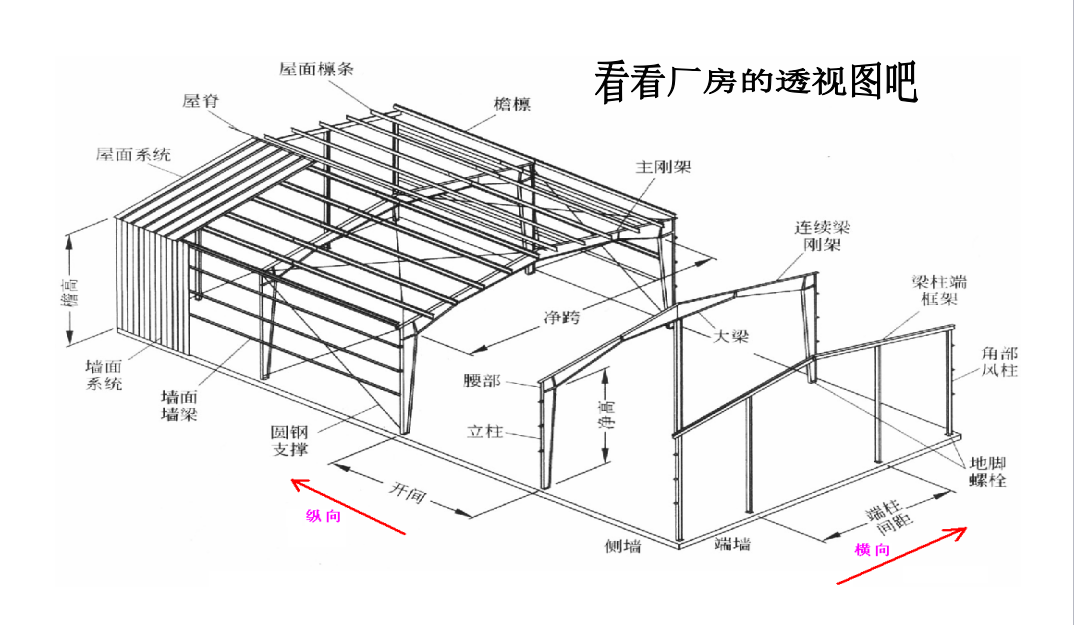

门式刚架轻型房屋由主体承重结构、雨护结构和辅助结构三部分组成。

主体承重结构包含钢结构承重系统和基础。
钢结构系统一般由主刚架、支撑系统
(
屋面水平支撑和柱问支撑)、系杆等构成:基础一般采用钢筋混凝土独立每础。主刚架包含刚架斜梁和刚架柱,刚架结构一般采用焊接或轧制的工字钢,截面沿构件长度可相等也可渐变,刚架斜梁与柱间的连接采用刚接头。

屋面支撑系统包含刚性压杆和交叉拉杆,刚性压杆多采用圆钢管,交叉支撑采用圆周钢,但应带张紧装置,也可采用角钢:柱间支撑构造与屋面支撑类似,但在地震区,交叉拉杆需按刚性设计,应具有承压能力。系杆设置于柱顶与脊顶,有时可由檩条兼作,此时檩条应满足对压弯杆件的刚度和承载力要求,当不满足时,可在刚架斜梁间设置钢管、H型钢或其人截面的受压杆件。

围护结构系统包括屋面和墙面两部分。
屋面围护结构由彩色压型钢板和檩条共同构
成,檩条多采用“C”型或“Z”型冷弯薄壁型钢制作,一般在檩条间顺屋面方向设置拉条,檩条与刚架斜梁间设有隅撑:墙面围护结构由彩色压型钢板墙板和端骨架组成。

墙架焊接或轧制截面。墙面采用“C”型或“Z”型冷弯薄壁型钢制作。

辅助结构系统包括挑檐、雨篷、吊车梁、牛腿、楼梯、栏杆、检修平台和女儿墙等,它们构成了轻型钢结构完整的建筑和结构功能。
