梁配筋易错总结

①编号

如屋面层梁编号应留意WKL

②跨数


③箍筋

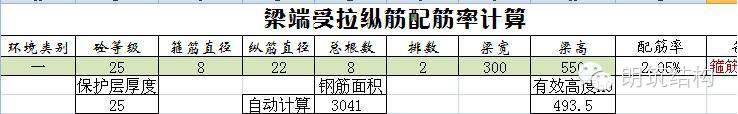

a抗规 6.3.3 3 条 当梁端纵向受拉钢筋配筋率大于 2%时,表 6.3.3 中箍筋最小直径

数值应增大 2mm

配筋率如下:


强规啊!

④通长筋与支座负筋对应不上

⑤两个“1/4

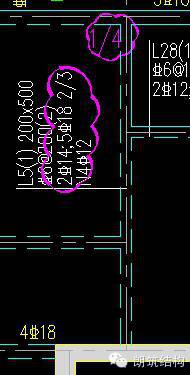

a、梁端铰接设计时,其上部纵筋截面面积不应小于梁跨中下部纵向受力钢筋计算值的1/4


L5(1)端部按铰接设计,上部纵筋 2 14=3085 18=1272308/12721/4

b、沿梁全长顶面、底面的配筋,一、二级不应少于 2Φ14,且分别不应少于梁顶面、 底面两端纵向配筋中较大截面面积的 1/4

2 18=5097 20=2199509/21991/4

⑥锚固不足

端部按铰接计算,梁混凝土等级为 C25,其需要的最小锚固长度:0.35×40×18=252200

底筋锚固长度 12d=12×18=216200

⑦纵向钢筋一排放不下

根据混凝土结构设计规范:9.2.13 条,梁上部钢筋水平方向的净间距不应小于 300mm1.5d5×22+4×22×1.5+8×2+25×2=308300,一排放不下。

5×22+4×22×1.5+8×2+25×2=308300,一排放不下。

4×16+3×30+8×2+25×2=220>200,一排放不下

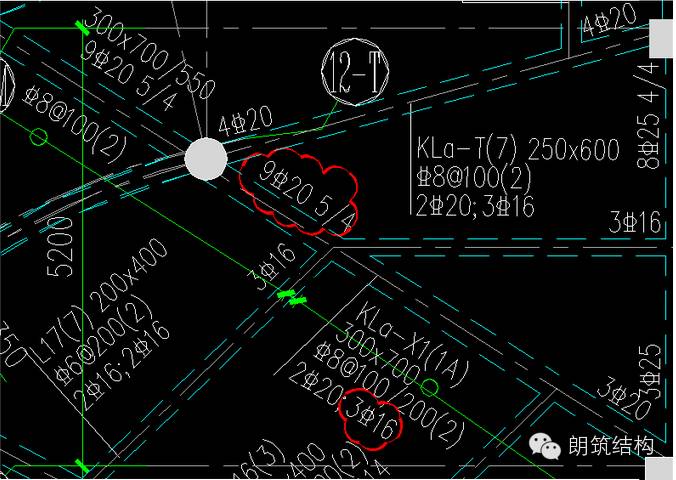

⑧抗规6.6.3第2条 梁端截面的底筋和顶面纵向钢筋配筋量的比值,除按计算确定外,一级不应小于0.5,二、三级不应小于0.3


3根16=603,9根20=2827,603/2827=0.213<0.3,强规


⑨底筋应注意把大直径的放角部,可以增加抗扭,更合理

⑩有条件时,钢筋尽量减少排数,使有效高度达到最大

……其他的还有很多,如底筋6f20 2/4错写成6f20 4/2;上部通长筋尽量不要太大,太大会造成浪费;悬挑梁箍筋加密;连梁箍筋全长加密等等。
