结构设计之平法与构造重点内容归纳

主次梁是相对概念,当两根梁彼此之间存在搁置与被搁置的关系时,才形成主次梁;一根梁不存在主梁或次梁的说法。

框架梁、非框架梁是绝对概念,一根梁,根据其在结构中的构造,可以是框架梁,也可以构造为非框架梁。

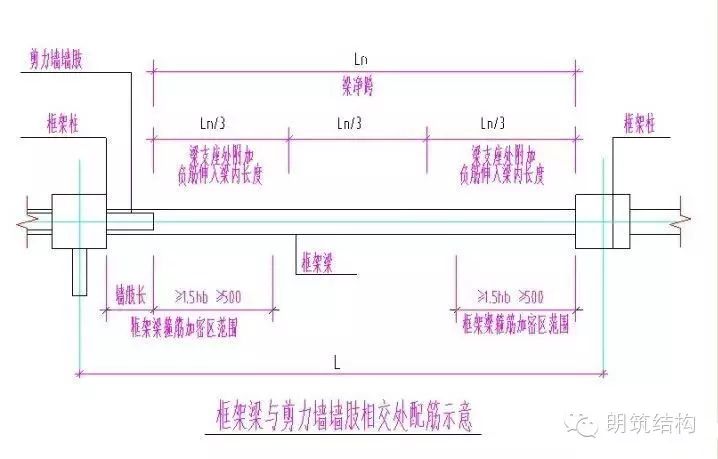

案例篇:一端剪力墙,一端框架柱的KL构造
广东某设计院实际工程构造,他是一端剪力墙,一端框架柱,就没有连接两道剪力墙的任务,所以只要laE单控,无需再不小于600mm。


课后小笔记:梁的集中标注、原位标注和专项标注

1、梁平法标注,除了集中标注和原位标注外,事实上从1996年11月28日(星期四)开始实施的96G101开始就存在着“专项标注”,用来表示梁的吊筋、附加箍筋、预埋件、预留洞等项信息。


2、在96G101第20页的5~8层平面整体配筋图实例中,5轴和6轴都有KJL5,在5轴对KL进行了集中标注和原位标注,在6轴,只标 注了梁的代号,集中原位与5轴之KL5对应相等,一概省略不注,可是我们看到5轴6轴的KL5上尚有一些不同5轴C~D之间设有吊筋,而6轴KL5在 C~D之间是附加箍筋,在6轴的A~B之间还因为搁置L1的需要而设置2根18吊筋,我们把这两根梁实际存在的差异之标注,叫做”专项标注“。从平法图集 演变的历史来看,这些个”专项标注“也是不可或缺的重要信息,不予标注,就会涉及结构安全。

3、原位标注替代集中标注,当存在原位标注时,集中标注自行消亡,在该部位以原位标注信息施工;



4、原位标注与集中标注不优先、不靠后、不叠加,不取大。譬如某梁集中标注4φ22,原位标注3φ22,就按原位标注3φ22施工,既不叠加为7φ22施工,也不取大为4φ22施工。



梁腾空段变截面构造,变截面处腾空,无支座。

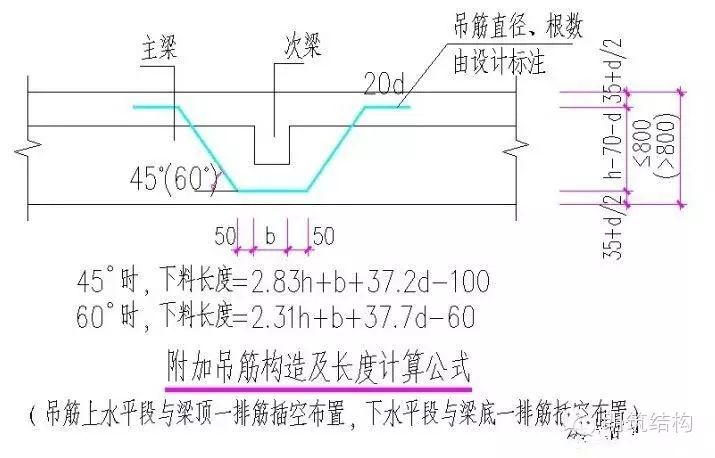

梁集中力附加吊筋构造及长度计算公式


1、吊筋在加工过程中的伸长和缩短分析



课后小笔记:公式推导

图中保护层25.箍筋直径10,所以吊筋的中心高度为h-70-d,d为吊筋直径

当45°时

吊筋长度 l=40d+100+b+2√2(h-70-d)=2.83h+b+37.2d-98取整=2.83h+b+37.2d-100

当60°时

吊筋长度 l=40d+100+b+2*2/√3(h-70-d)=2.31h+b+37.7d-60

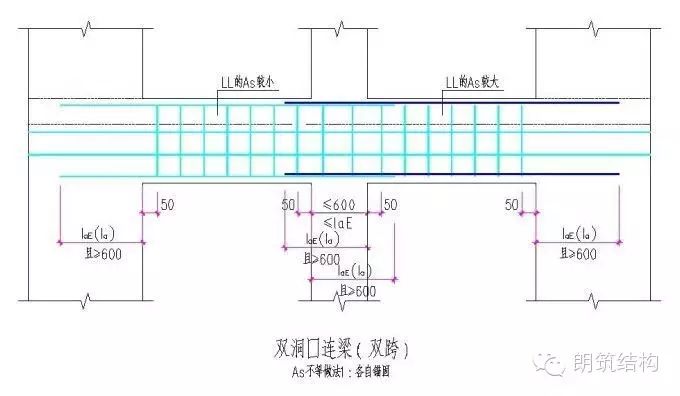

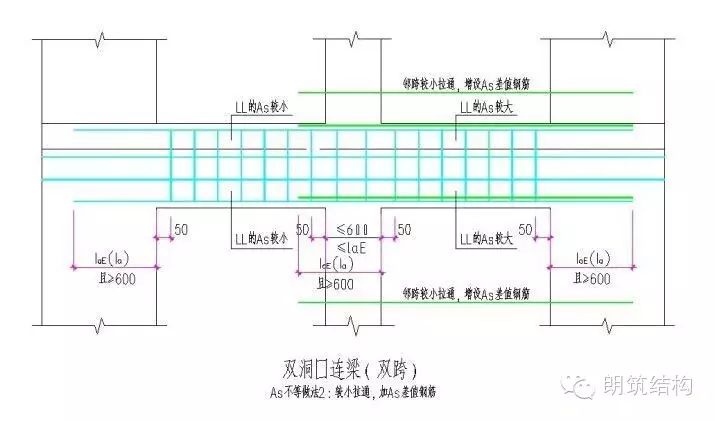

双洞口连梁不同配筋构造做法

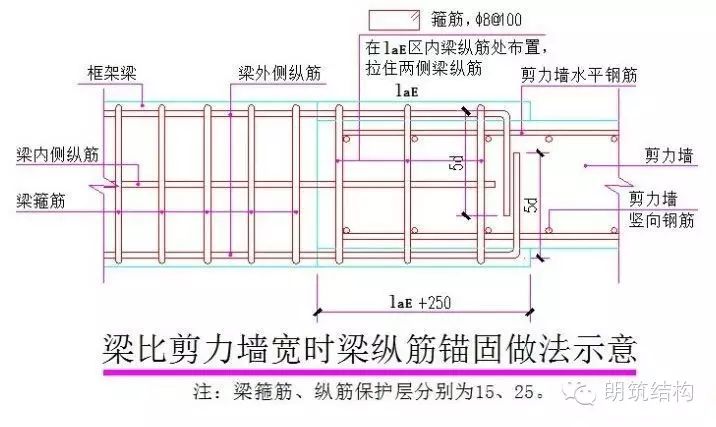

梁宽大于墙厚时的支座钢筋构造,梁平行搁在在剪力墙平面内,梁宽大于墙厚时的支座钢筋构造如下:


剪力墙较大洞口补强暗梁纵向钢筋和箍筋千万被少算

课后小笔记:某些软件少算50%!

某些软件扣保护层,箍筋就矮了,11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》(现浇混凝土框架、剪力墙、梁、板)的这个 400不是补强暗梁高度,而是补强暗梁梁顶上一排纵向钢筋中心到补强暗梁梁底下一排纵向钢筋中心的尺寸。箍筋内高要400+d。
